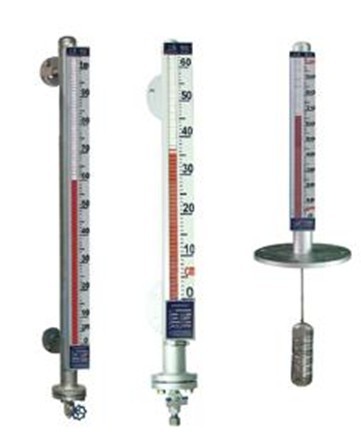

产品名称: 磁翻板液位计

发布日期: 2017-07-04

点击数: 1805

询价: 点击产品询价

二维码:

简述: HXJ-FB适用于低温到高温,真空到高压等各种环境,是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同,提供侧装和顶装两种形式。根据工作介质不同,提供不锈钢和ABS、PP-R工程塑料三种材质,其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。

产品详情

   HXJ-FB适用于低温到高温,真空到高压等各种环境,是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同,提供侧装和顶装两种形式。根据工作介质不同,提供不锈钢和ABS、PP-R工程塑料三种材质,其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。
    特点
   1、以浮子为测量元件,磁钢驱动翻柱显示,无需能源。
    2、配上下限开关输出,可实现远距报警,限位控制。
    3、配变送器可实现液位远距报指示,检测与控制。

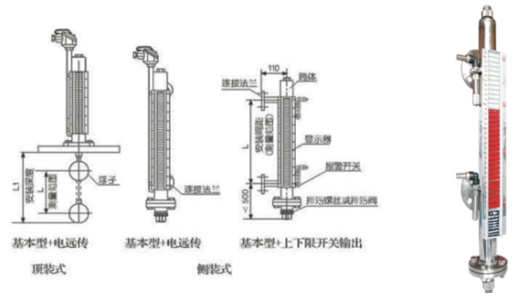

    结构及工作原理
   1、基本型
    根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
    2、电远传
    在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
    3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动开关动作时,实现报警或限位控制。

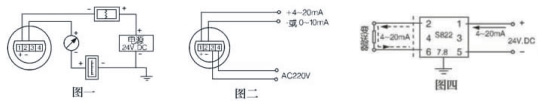

    系统构成及接线
    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆,上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型
    适合使用于∏类电气设备(工厂用)、C级气体,表面温度组别T4(135℃)。(图四)
    c 使用注意事项
    ①变送器外壳设有外接地,用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m ,电缆允许分布电容为0.8μF




用户自备法兰

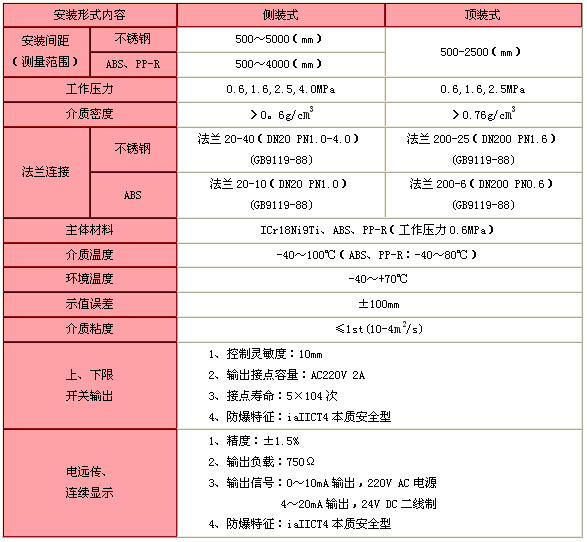

主要技术指标
























型号说明

HXJ-FB系列翻柱式磁浮子液位计
  1  侧装式
2  顶装式
安装方式
  1 1Cr18Ni9Ti
2 ABS
3 PP-R
主体材质
  1 0.6MPa
2 1.6MPa
3 2.5MPa
4 4.0Mpa
公称压力
  1 基本型
2 带上下限开关输出
3 带电远传(0~10mA输出,220V,AC)
4 带电远传(4~20mA输出,24V,DC)
5 带本安防爆型(4~20mA,24V,DC)
6 带本安防爆型上下限开关输出
类型
  L 安装间距(测量范围)
  L1 安装深度(顶装式(0~4000mm任选)
  介质密度ρ(g/c

HXJ-FB- 2 2 1 1 L=2500mm L1=3000mm ρ=0.8g/cm3 举例
