电磁流量计

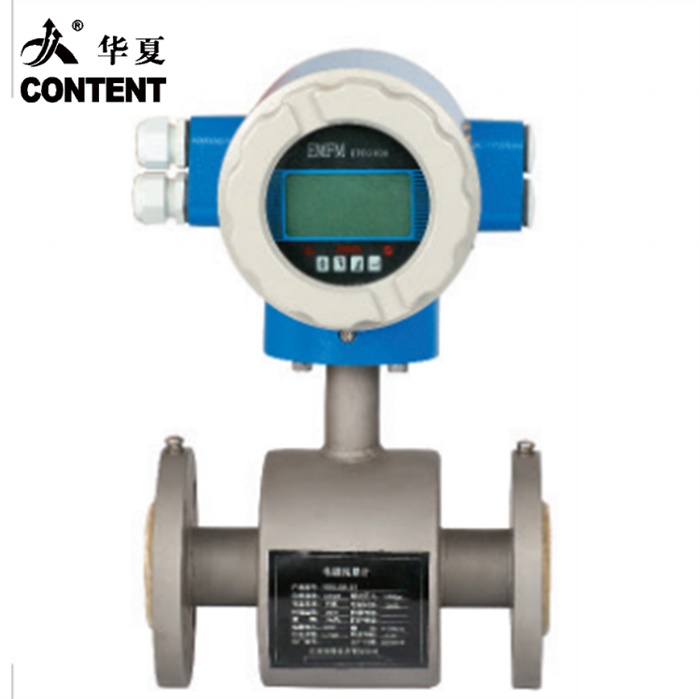

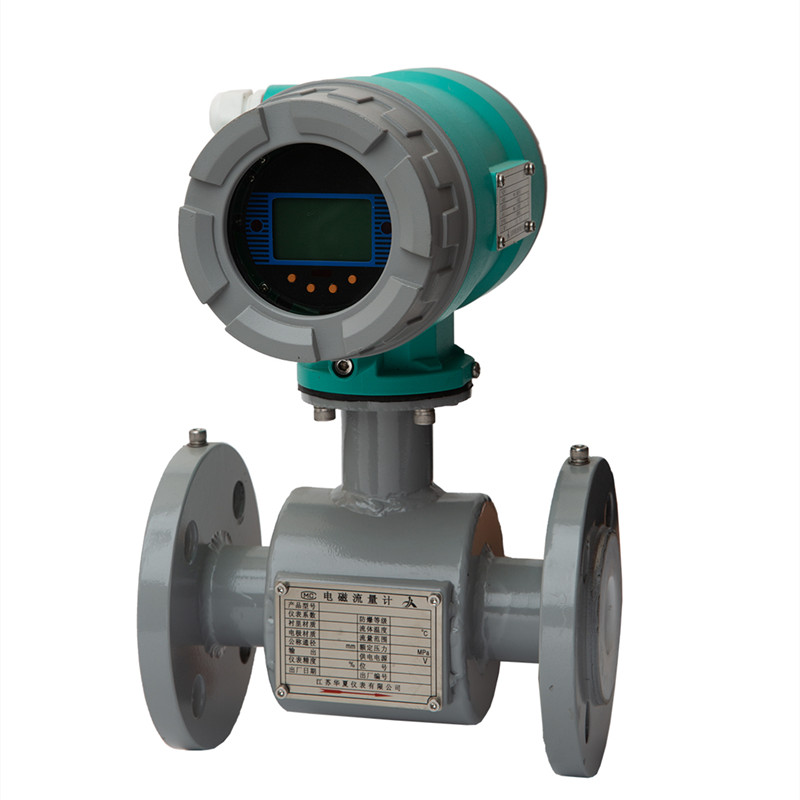

产品名称: 电磁流量计

发布日期: 2016-06-15

点击数: 4556

询价: 点击产品询价

360图片: 显示隐藏

二维码:

简述: HXJLD系列智能电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小,可测流量范围大。最大流量与最小流量的比值一般为20:1以上,适用的工业管径范围宽,最大可达3m,输出信号和被测流量成线性,精确度较高,可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。

产品详情

应用场合

HXJLD系列智能电磁流量计,可用来测量封闭管道中导电流体的体积流量。广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水控制、造纸、医药、食品等工农业的生产工艺过程流量测量和控制。


产品特色

HXJLD系列智能电磁流量计具有:
1
、不受流体密度、黏度、温度、压力和电导率变化的影响,线性测量原理能实现高精度测量;
2
、测量管内无阻流件,压损小,直管段要求低;
3
、公称通径DN6DN2000覆盖范围宽,衬里和电极有多种选择,能满足多种导电流体的要求;
4
、转换器采用可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗小;
5
、转换器采用16位嵌入式微处理器,全数字处理,运算速度快,抗干扰能力强,测量可靠,精度高,流量测量范围度可达15001
6
、高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,易学易懂;
7
、具有RS485RS232数字通讯信号输出;
8
、具有电导率测量功能,可以判别传感器是否空管;具有自检与自诊断功能;
9
、采用SMD器件和表面安装(SMT)技术,电路可靠性高。

技术参数


执行标准

电磁流量计(JJG1033-2007

公称通经(mm

(特殊规格可定制)

管道式四氟衬里:DN10-DN600

管道式橡胶衬里:DN40-DN2000

流动方向

正,反,净流量

量程比

150:1

重复性误差

测量值的±0.1%

精度等级

0.5级,1.0

被测介质温

常规橡胶衬里:-20+60

高温橡胶衬里:-20+90

聚四氟乙烯衬里:-30+120

高温型四氟衬里:-20+160

额定工作压力

(高压可定制)

DN10DN254.0MPa

DN32DN1501.6MPa

DN200DN6001.0MPa

DN700DN20000.6MPa

流速范围

0.3-10m/s

电导率范围

被测流体电导率≥5μs/cm

信号输出

420mA(负载电阻0750Ω),脉冲/频率,控制电平

通讯输出

RS485MODBUS协议,HART协议,Profibus-DP协议

供电电源

220VAC,允差15%24VDC,纹波≤5%

要求直管段长度

上游≥5DN,下游≥2DN

连接方式

流量计与配管之间均采用法兰连接,法兰符合国际: GB/T9113.1-2000

防爆等级

Exd[ia]iaqIICT5

防护等级

IP65,特殊订制最高可达IP68

环境温度

-25+60

相对湿度

5%95%

消耗总功率

小于20W


技术参数

管道选型说明

正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定,使电磁流量计的通径、流量范围、衬里材料、电极材料和输出电流等,都能适应被测流体的性质和流量测量的要求。

可测量的流体

由电磁流量计的工作原理可知,能选用电磁流量计测量流量的流体必须是导电的,严格的说,除了高温流体之外,只是电导率大于20us/cm的任何流体都能选用相应的电磁流量计来测量流量,因为非导电的气体、蒸汽、油类、丙酮等物质不能选用电磁流量计来测量流量。

传感器口径的确定

流量计使用流速最好在0.1-5m/s范围内,此时流量计口径可选择与用户管道口径一致。

电极、接地环材料的选择

选择电极材料时,要考虑被测介质的耐腐蚀性,一般要比工艺管道材料高一个等级。

接地环可选择与电极相同的材料,也可选择与工艺管道相同的材料作接地环。

工艺管道为金属管道且内壁无绝缘涂层时,可不选用接地环。


电极、接地环材料选择:

电极、接地环材料

被测液体

被测液体举例

316不锈钢

不耐无机酸、有机酸、氯化物的腐蚀,用于非腐蚀性介质

生活及工业用水、污水、矿浆、糖浆

含钼不锈钢

对温度<80℃各种浓度的酸及碱溶液具有强的耐腐蚀性

磷酸、烧酸

OCr18Ni12Mo2Ti



钛(Ti

特别适用于氯离子存在的场合使用,能耐氯化物(氯化钙、氯化钾、氯化铵、氯化钠)硫化物、碱液的腐蚀

冷冻盐水、海水、氨水双氧水、乙酸

钽(Ta

具有优良的耐腐蚀性,几乎和玻璃相似,几乎能耐一切化学介质(包括沸点的盐酸、硝酸、王水、硫酸)的腐蚀。不耐碱、氢氟酸、氧化物及发烟硫酸的腐蚀。

盐酸王水、硝酸、硫酸

铂(Pt

几乎适用于所有化学介质的腐蚀,但不适用于王水和铵盐

浓硫酸、热碱溶液

衬里的选择:

衬里材料应根据被测介质的腐蚀性、磨损性的温度来选择。聚四氟乙烯(PIEE)衬里具有优良的耐强酸强碱腐蚀的性能,它也具有可靠的耐高温性,高温下不变形,不降色绝缘电阻的性能;它还具有不拈性,即不能和其他物质相粘接、表面光滑。因此测量粘度大(如糖浆)或容易结疤的介质(如氧化铝)强腐蚀性介质(如硫酸、硝酸、盐酸、磷酸等),温度较高的介质或定期用蒸汽部洗管道的场合及有卫生要求的食品(如啤酒、牛奶、麦芽汁)均可选用四氟衬里。橡胶具有耐磨特点,广泛用于测量水、工业用水、废水、污水矿浆、泥浆、纤维浆等介质。

衬里

主要性能特点

可测介质举例

注意事项

四氟(PTEE

耐热耐腐蚀性能优良、表面光滑、不易粘着

高渗透性介质,如氢氟酸、盐酸、醋酸等。强腐蚀性介质,如硫酸、硝酸、电解质、烧碱等。易结疤的介质

可用于卫生要求的场,适用于高温流体。温度范围为(-30+150℃)用于正压管道

橡胶

有极好的弹性,耐磨性好,耐冲击。耐一般弱腐蚀性介质的腐蚀

水、废水、污水、纤维浆、矿浆、泥浆

广泛用于非腐蚀或磨损性介质的场合。温度范围-20+80℃。用于正压管道


上限流量的选择:

由于通径、流速、流量三者之间存在严格的函数关系,所以选型时可根据下表在对应的通径下选择上限流量值。

安装地点的选择:

为了使变送器工作稳定,在选择安装地点时应注意以下几方面的要求:

1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。

2)应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。

3)应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95

4)选择便于维修,活动方便的地方。

5)流量计应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。

 产品选型

规   格  代   码 说   明
企标 HXJ 江苏华夏仪表科技
仪表种类 LDB 普通型电磁流量计
LDE 智能型电磁流量计
通径代码 XXX 例:100表示DN100  若通径后接I表示插入式

电极形式
1 标准固定式
2 刮刀式
3 可拆卸更换式



电极材料
0 不锈钢
1
2 哈氏B(HB)
3 钽Ta
4 钛 Ti
5 哈氏C (HC)



内衬材料
3 氯丁橡胶
4 聚氨酯橡胶
5 F4
6 F46
7 F40
8 P0
9 PPS


额定压力
4.0 DN10-80
1.6 DN100-150
1.0 DN200-1000
0.6 DN1100-2000
0.25 DN2200
工作温度 E <80℃
H <180℃
接地环 0 无接地环
1 有接地环
防护等级 0 IP65
1 IP68
转换器形式 0 一体式
1 分体式
通讯 0
1 RS485
2 Hart
3 PA总线
4 FF总线
外壳材料 0 碳钢
1 不锈钢
表体法兰 0 碳钢
1 不锈钢
安装配对法兰 0 不带
1
供电电源 0 220V
1 24V
2 电磁供电
仪表量程 XXX 例:(100)表示最大量程100m3/h
